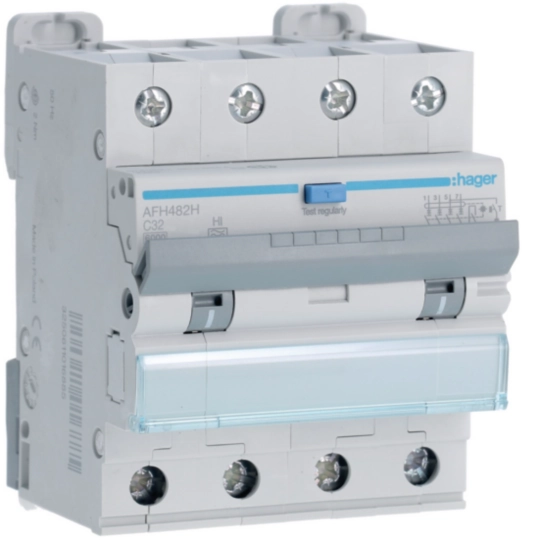

differenziale magn. accessoriabile 4P 300mA - A HI 32A 6kA C 4 M AFH482H
EAN
3250611016915
Marca
Hager
Confezione
1 pezzo
Prezzo
336,27 €
/ pezzo
*
Accedi per creare un elenco di prodotti
Devi accedere al tuo account myHager per creare elenchi di prodotti
Completa il tuo sistema
Accessori associati
-
Blocco contatti ausiliari 2 accessori disponibili -
Sganciatore di tensione 2 accessori disponibili -
Bobina di minima tensione 2 accessori disponibili -
Rilascio per sottotensione e sovratensione 1 accessori disponibili
Completa il tuo sistema
-
MZ201
Contatti Ausiliari 1 Na + 1 Nc 6 A 230 V Ac 0.5 M. Din
30,83 € / pezzo* -
MZ202Contatti Ausiliari Di Segnalazione Guasto 6 A 230 V Ac 0.5 M. Din
45,58 € / pezzo*
-
MZ203
Bobina A Lancio Di Corrente 230 - 415 V Ac 1 M. Din
47,48 € / pezzo* -
MZ204Bobina A Lancio Di Corrente 24 - 48 V Ac 1 M. Din
47,48 € / pezzo*
-
MZ205
Bobina Di Minima Tensione 48 V Dc 1 M. Din
73,10 € / pezzo* -
MZ206Bobina Di Minima Tensione 230 V Ac 1 M. Din
73,10 € / pezzo*
-
MZ212
Bobina Di Massima Tensione 230 V Ac 1 M. Din
111,84 € / pezzo*
Proprietà tecniche
Corrente
-
Corrente nominale32 A
-
Sensibilità IΔn300 mA
-
Potere di interruzione nominale Icn a 400 V AC secondo IEC 60898-16 kA
-
Corrente nominale a -25°C39,90 A
-
Corrente nominale a -20°C39,30 A
-
Corrente nominale a -15°C38,60 A
-
Corrente nominale a -10°C37,90 A
-
Corrente nominale a -5°C37,20 A
-
Corrente nominale a 0°C36,50 A
-
Corrente nominale a 5°C35,80 A
-
Corrente nominale a 10°C35,10 A
-
Corrente nominale a 15°C34,30 A
-
Corrente nominale a 20°C33,60 A
-
Corrente nominale a 25°C32,80 A
-
Corrente nominale a 30°C32 A
-
Corrente nominale a 35°C31,20 A
-
Corrente nominale a 40°C30,30 A
-
Corrente nominale a 45°C29,40 A
-
Corrente nominale a 50°C28,50 A
-
Corrente nominale a 55°C27,50 A
-
Corrente nominale a 60 °C26,50 A
Architettura
-
CurvaC
-
Numero di poli4P
-
Numero di poli protetti4
Numero di moduli
-
Numero di moduli4
Protezione
-
Tipo di corrente residuaA HI
-
Classe di protezione dall'ingresso (IP)IP20
Condizioni di impiego
-
Tipo di tensione di alimentazioneAC
-
Tensione nominale d'impiego CA230 - 400 V
-
Tensione di isolamento nominale Ui500 V
-
Rigidità dielettrica2 kV
-
Tensione nominale di tenuta d'impulso Uimp4000 V
-
Categoria di sovratensione secondo IEC 60947-13
Installazione, montaggio
-
Coppia di serraggio nominale terminale superiore2 - 2 Nm
-
Coppia di serraggio nominale terminale inferiore2 - 2 Nm
-
Coppia di serraggio nominale2 - 2 Nm
-
Possibilità di montaggio a 360°SÌ
-
Tipo di collegamento superiore per dispositivi modulariTerminale a vite
-
Tipo di collegamento inferiore per dispositivi modulariBiconnect
Principali caratteristiche elettriche
-
Potere di interruzione nominale in cortocircuito secondo IEC 60898-16 kA
Frequenza
-
Frequenza50 - 50 Hz
Connessione
-
Morsetti in uscita con viti per conduttori flessibili1 - 16 mm²
-
Sezione del morsetto di uscita con viti, per conduttori rigidi1 - 25 mm²
-
Sezione di morsetti in ingresso con viti per conduttori flessibili1 - 16 mm²
-
Sezione morsetti con viti, per conduttori rigidi1 - 25 mm²
Condizioni d'uso
-
Classe di limitazione di energia I²t3
-
Temperatura d’esercizio-25 - 40 °C
Serie
-
Altezza84 mm
-
Larghezza71 mm
-
Profondità70 mm
Connettività
-
Tipo di connessioneTerminale a vite
Potenza
-
Potenza dissipata totale14,60 W
