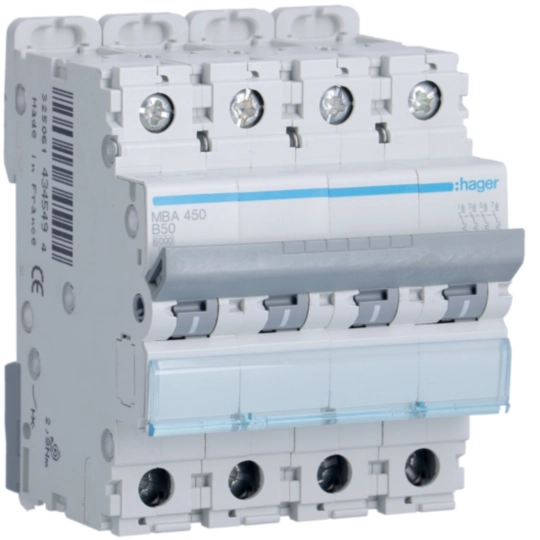

Interruttore Automatico Magnetotermico 4 Poli 50 A 6 Ka Curva B 4 M. Din Codice MBA450 Codice EAN 3250614345494 Brand Hager m/p imballo 3 pezzo Prezzo * 231,90 € / pezzo Caratteristiche tecniche
Posizione del neutro senza neutro Numero di poli protetti 4 Poli 4 P Tipo di poli 4 P Modalità di fissaggio Guida DIN tipo O (simmetrica) Curva B Con polo di Neutro sezionato no Adatto al montaggio su guida DIN si Allineamento collegamento alto per prodotti modulari terminali allineati Allineamento collegamento basso per prodotti modulari terminali allineati Potere d'interruzione nominale Icn AC secondo IEC 60898-1 6 kA Tensione nominale d'impiego c.a. 400 V Tipo di tensione di alimentazione AC Tensione nominale d'isolamento 500 V Corrente nominale della tenuta al guasto 6000 V Tensione minima di soglia (Ue min) 12 V Corrente nominale in A 50 A Potere di interruzione di servizio Ics AC secondo IEC 60898-1 6 kA Soglia di esercizio termico AC - min/max 1,13 / 1,45 In Soglia di esercizio mag AC - min/max 3 / 5 In Soglia di esercizio mag DC - min/max 4 / 7 In Soglia di esercizio termico DC - min/max 1,13 / 1,45 In Corrente nominale a -10 °C secondo IEC 60947 67,39 A Corrente nominale a -15 °C secondo IEC 60947 68,64 A Corrente nominale a -20 °C secondo IEC 60947 69,87 A Corrente nominale a -25 °C secondo IEC 60947 71,08 A Corrente nominale a -5 °C secondo IEC 60947 66,12 A Corrente nominale a 0 °C secondo IEC 60947 64,82 A Corrente nominale a 10 °C secondo IEC 60947 62,14 A Corrente nominale a 15 °C secondo IEC 60947 60,75 A Corrente nominale a 20 °C secondo IEC 60947 59,34 A Corrente nominale a 25 °C secondo IEC 60947 57,89 A Corrente nominale a 30 °C secondo IEC 60947 56,4 A Corrente nominale a 35 °C secondo IEC 60947 54,87 A Corrente nominale a 40 °C secondo IEC 60947 53,29 A Corrente nominale a 45 °C secondo IEC 60947 51,67 A Corrente nominale a 5 °C secondo IEC 60947 63,49 A Corrente nominale a 50 °C secondo IEC 60947 50 A Corrente nominale a 55 °C secondo IEC 60947 47,99 A Corrente nominale a 60 °C secondo IEC 60947 45,9 A Corrente nominale a 65 °C secondo IEC 60947 43,7 A Corrente nominale a 70 °C secondo IEC 60947 41,38 A Potere di interruzione di servizio Ics a 220 V AC secondo IEC 60947-2 15 kA Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60947-3 15 kA Potere di interruzione di servizio Ics a 240 V AC secondo IEC 60947-4 15 kA Potere di interruzione di servizio Ics a 380 V AC secondo IEC 60947-5 7,5 kA Potere di interruzione di servizio Ics a 400 V AC secondo IEC 60947-6 7,5 kA Potere di interruzione di servizio Ics a 415 V AC secondo IEC 60947-7 7,5 kA Potere di interruzione nominale Icn a 230 V AC secondo IEC 60898-1 10 kA Potere di interruzione nominale Icn a 400 V AC secondo IEC 60898-1 6 kA Potere di interruz. estremo in cortocircuito Icu a 230 V AC secondo IEC 60947-2 20 kA Potere di interruz. estremo in cortocircuito Icu a 240 V AC secondo IEC 60947-2 20 kA Potere di interruz. estremo in cortocircuito Icu a 400 V AC secondo IEC 60947-2 10 kA Potere di interruz. estremo in cortocircuito Icu a 415 V AC secondo IEC 60947-2 10 kA Potere di interruzione nominale Icn a 240 V AC secondo IEC 60898-1 10 kA Potere di interruzione nominale Icn a 380 V AC secondo IEC 60898-1 6 kA Potere di interruzione nominale Icn a 415 V AC secondo IEC 60898-1 6 kA Potere di interruzione di servizio Ics a 220 V AC secondo IEC 60898-1 7,5 kA Potere di interruzione di servizio Ics a 230 V AC secondo IEC 60898-2 7,5 kA Potere di interruzione di servizio Ics a 240 V AC secondo IEC 60898-3 7,5 kA Potere di interruzione di servizio Ics a 380 V AC secondo IEC 60898-4 6 kA Potere di interruzione di servizio Ics a 400 V AC secondo IEC 60898-5 6 kA Potere di interruzione di servizio Ics a 415 V AC secondo IEC 60898-6 6 kA Potere di interruz. estremo in cortocircuito Icu a 220 V AC come da IEC 60947-2 20 kA Potere di interruz. estremo in cortocircuito Icu a 380 V AC secondo IEC 60947-2 10 kA Corrente nominale a -25 °C 63,02 A Corrente nominale a -20 °C 61,95 A Corrente nominale a -15 °C 60,86 A Corrente nominale a -10 °C 59,75 A Corrente nominale a -5 °C 58,62 A Corrente nominale a 0 °C 57,47 A Corrente nominale a 5 °C 56,29 A Corrente nominale a 10 °C 55,09 A Corrente nominale a 25 °C 51,32 A Corrente nominale a 30 °C 50 A Corrente nominale a 35 °C 48,48 A Corrente nominale a 40 °C 46,91 A Corrente nominale a 45 °C 45,29 A Corrente nominale a 50 °C 43,6 A Corrente nominale a 55 °C 41,85 A Corrente nominale a 60 °C 40,02 A Corrente nominale a 65 °C 38,11 A Corrente nominale a 70 °C 36,09 A Riduzione della temperatura - 2 dispositivi 1 Riduzione della temperatura - 3 dispositivi 0,95 Riduzione della temperatura - 4-5 dispositivi 0,9 Riduzione della temperatura - 6 dispositivi 0,85 Fattore di correzione - mag tripping 100 Hz 1,1 Fattore di correzione - mag tripping 200 Hz 1,2 Fattore di correzione - mag tripping 400 Hz 1,5 Fattore di correzione - mag tripping 60 Hz 1 Frequenza (intervallo di valori numerici ETIM) 50 a 60 Hz Potenza massima dissipata per polo secondo la norma di prodotto 9 W Potenza dissipata totale 20,3 W Potenza dissipata per polo 5,4 W Durata elettrica e numero di cicli 4000 Numero di manovre (durata meccanica) 20000 Profondità del prodotto installato 70 mm Altezza del prodotto installato 83 mm Larghezza prodotto installato 70 mm Tipo di collegamento alto per prodotti modulari morsetto a vite Coppia di serraggio 2,8Nm Tipo di aggancio basso per prodotti modulari Plastica Tipo di collegamento basso per prodotti modulari morsetto quickconnect Rimovibilità della parte superiore per apparecchi modulari si Rimozione dal basso per i prodotti modulari si Idoneo per montaggio ad incasso si Capacità mors. a valle fless. Condu. 1 / 25 mm² Capacità mors. a valle cond. rigido 1 / 35 mm² Sezione trasversale di collegamento degli ingressi 1 / 35 mm² Tappo a vite mor. cavo - linea mm2 (fless.) 1 / 25 mm² Stato di consegna a valle del morsetto a gabbia aperto Stato di consegna a monte del morsetto a gabbia aperto Accessoriabile si Con porta etichetta trasparente si Testo EN 60898-1, IEC 60947-2 Direttiva Europea RAEE interessato Grado di protezione dell’involucro IP20 Temperatura d’esercizio -25…70 °C Grado di inquinam. / IEC60664/IEC60947-2 2 Classe di limitazione di energia I²t 3 Altitudine 2000m Temperatura di magazzino/trasporto -25…80 °C Temperatura di calibrazione 30 °C -
Scheda tecnica per MBA450
Interruttore Automatico Magnetotermico 4 Poli 50 A 6 Ka Curva B 4 M. DinPDF, 406 Kb
Dichiarazione di conformità EC
PDF, 535 Kb
Panoramica prodotti per 6/10 kA, 4P, 4M
6/10 kA, 4P, 4MPDF, 382 Kb
Presentazione gamma Interruttori automatici magnetotermici
Interruttori automatici magnetotermiciPDF, 3,4 MB
Presentazione gamma Interruttori automatici magnetotermici
Interruttori automatici magnetotermiciPDF, 3,4 MB -
Anteprima Codice Descrizione m/p imballo Prezzo *
BD463N Blocco Differenziale 4 Poli 30 Ma In<63 A Tipo A 3 M. Din 1 prt. 265,93 € / prt.
BD464N Blocco Differenziale 4 Poli 30 Ma In<63 A Tipo Ac 3 M. Din 1 prt. 213,78 € / prt.
BF463N Blocco Differenziale 4 Poli 300 Ma In<63 A Tipo A 3 M. Din 1 prt. 211,60 € / prt.
BF464N Blocco Differenziale 4 Poli 300 Ma In<63 A Tipo Ac 3 M. Din 1 prt. 142,65 € / prt.
BG463N Blocco Differenziale 4 Poli 500 Ma In<63 A Tipo A 3 M. Din 1 prt. 226,88 € / prt. Aggiungi articoli (23)
* I dati indicati potrebbero contenere errori e/o subire modifiche tecniche. I prezzi indicati sono quelli del listino pubblico in vigore, IVA esclusa.
